什么是端到端加密

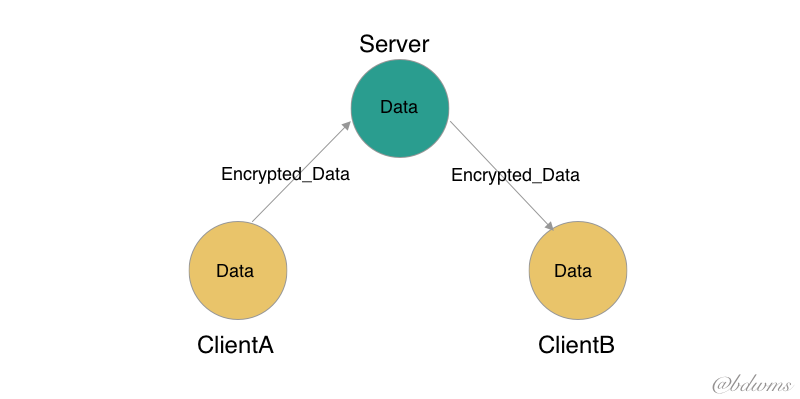

在加密网络通信中（例如TLS），可以防止攻击者破解加密报文，伪造身份。我们假设一个场景：存在两个客户端A和B，它们通过服务器S进行消息传递，从而实现通信。我们可以观察在这个过程中，客户端A与服务器S做一次消息传递，加密消息发送到服务端时会进行解密，当要发送给客户端B时，再进行一次加密然后传输，这也是常见IM的通信方式。

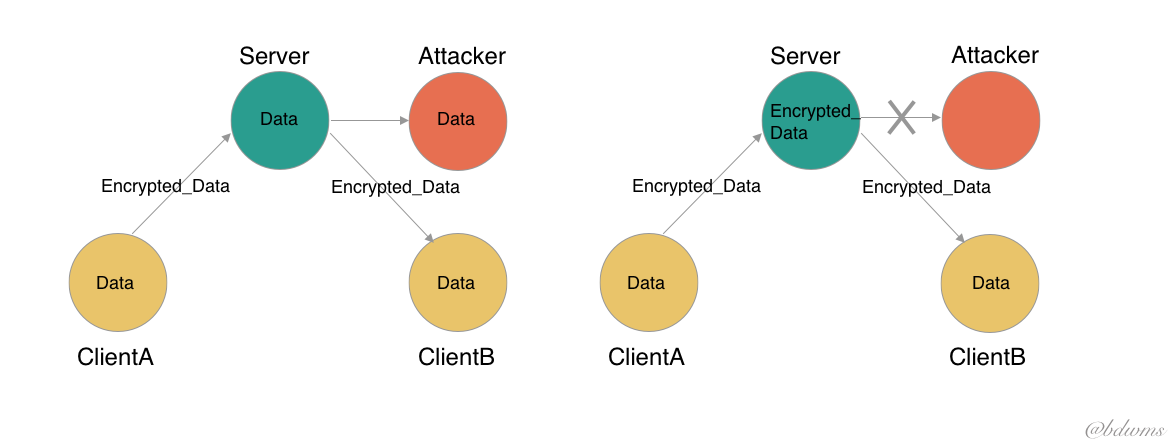

整个过程中，明文会存储在服务器，当攻击者攻破服务器，或者服务器本身就是恶意的，那么客户之间的通信消息就会泄漏。那么是否存在一种方式，只有通信双方能够加解密，作为传递信息的第三者（包括提供服务的运营商）无法获知明文呢？

端到端加密（End-to-end encryption，E2EE）正是为了解决这个问题所产生的。书面定义：

是一种只有参与通讯的用户可以读取信息的通信系统。 总的来说，它可以防止潜在的窃听者——包括电信供应商、互联网服务供应商甚至是该通讯系统的提供者——获取能够用以解密通讯的密钥

今天我就想围绕着端到端加密的设计来做分析，回答一些我认为比较关键的问题，而不仅仅是复述过程（网上很多文章只是简单介绍了该概念和流程，而没有说明为什么要这样设计），当然因为本人的能力有限，如有错误请指正。

业界现状

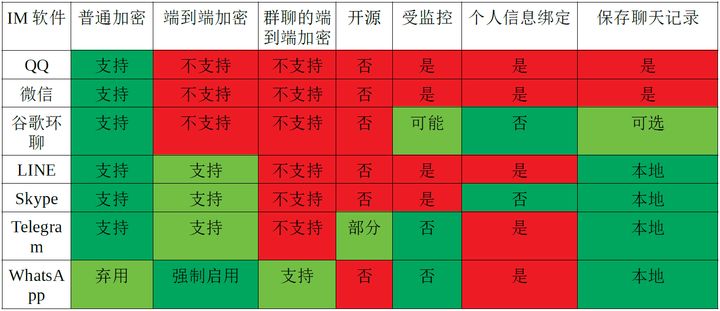

伴随着美国棱镜门监控事件，人们越来越看重个人隐私保护，将自己的机密通话消息托管给服务商不再可信。为此诞生了很多端到端通信的IM应用，号称能够实现只有两个人知晓的加密通信，其中主流的几个包括Telegram，Whatsapp，Skype等，能力图如下：

而对于如何做到端到端加密，除了Telegram自己设计了一套MTProto协议（我暂时还没研究，因为它的资料不是那么全），大部分应用使用的都是Signal协议作为它们的基础。

Signal作为一个开源的协议，已经被众多安全专家肯定了它的安全性，并且Signal团队也开源了相关库和客户端，服务端代码，是值得信赖的。但是在其上实现的其他应用是否值得相信又是值得商榷的，比如Whatsapp被Facebook收购，Facebook又曾经加入过棱镜计划，并且Whatsapp本身是不开源的，虽然它宣扬自己是基于Signal实现的完全端到端加密，但是究竟如何还是耐人寻味。

以上就是端到端加密的一些背景，下面我将会介绍和分析协议中最为核心的部分，看看Signal是如何实现端到端加密通信的。

Signal协议简介

Signal协议主要由几个部分组成，在官方文档中有四篇文章分别为：

  • XEdDSA and VXEdDSA：介绍了如何将做ECDH密钥交换的椭圆曲线，转换为可以做数字签名。
  • X3DH：将DH算法进行拓展。用于在两个客户端建立共享密钥，提供异步通信能力，身份验证（但是不防中间人，很奇怪是吧，后面我会解释），一定的前向安全性，以及可否认性。
  • Double Ratchet：双棘轮算法，结合了对称密钥棘轮和DH棘轮，保证了前向安全和后向安全。
  • Sesame：用来做多设备多用户的同步管理。

受篇幅限制，我决定挑出X3DH和Double Ratchet来做分析，个人认为这也是Signal协议中最为核心的点。

预备知识

DH类算法

Diffie–Hellman和基于椭圆曲线的Diffie–Hellman算法，用于两方进行密钥协商，详细介绍请看离散对数和椭圆曲线加密原理，简化表述：
第一种基于有限域上的离散对数问题：
已知x和G，求G^x mod p是简单的；反过来已知G^x mod p和G，求x是困难的。

第二种是基于椭圆曲线上的离散对数问题，即ECDH类，口语化表达类似：
已知x和G，求xG是简单的（椭圆曲线上的运算，不是简单的数乘）；反过来已知xG和G，求x是困难的。

所以一般我们把x作为私钥，xG（G^x）为公钥，使用的过程类似：

  1. 服务端拥有私钥a，客户端拥有私钥b，第一次服务端发送公钥aG和参数G。
  2. 客户端接受到后计算bG，发送自己的公钥bG至服务端。
  3. 此时客户端拥有aG和b，服务端拥有bG和a，双方经过计算a(bG)=b(aG)=abG，得出相同的会话数据。

此时中间人只能截获aG，bG和G，无法求出abG，因为想要求出的话记必须通过aG和G（bG和G）计算出a（b），但是从上文的条件可以看出这是困难的，由此这就是DH类算法的原理。

前向安全，后向安全

前向安全：长期使用的主密钥泄漏不会导致过去的会话密钥泄漏。

后向安全：长期使用的主密钥泄漏不会导致之后的会话密钥泄漏。

通俗点说就是某个密钥泄漏不会对之前或者之后的加密消息有影响，例如在TLS中如果使用ECDHE，DHE就可以保证前向安全，因为协商的私钥都是临时生成的。

Signal之X3DH协议

设计目的

回想下端到端加密的目的，我们要实现一个只有通信双方能够加解密的过程，包括提供消息转发的服务器也不知道明文，那么服务端不会存储明文，通信的客户单A和B就需要直接协商出一个对称密钥来做加密传输，也就是说设计的协议需要提供离线异步协商对称密钥的能力。

并且为了保证通信双方的身份不与消息强绑定，协议需要提供可否认性，即两方都可以否认之间曾经存在会话，这与TLS的不可否认性正好相反，加大了第三方取证的难度。

最后为了安全性，对抗密钥泄漏可能造成的安全问题，例如前向安全，身份伪造等，协议还添加了额外的过程来做防御。

总之X3DH的最终目的就是协商出一个对称密钥，并保证上面所说的的几个特性，接下来我们来看下相关的定义概念。

相关概念

首先约定会用到的角色，密码学函数以及相关参数。

三个角色：

  • Alice：会话的发起者。
  • Bob：会话的响应者。
  • Server：存储Alice发送给Bob的消息，以及存储一些客户端信息用于密钥协商。

密码学函数：

  • DH(PK1,PK2)：使用PK1和PK2相对应的公私钥进行ECDH的计算，生成一个共享密钥。
  • Sig(PK,M)：使用PK对应的私钥对M做签名，验证的时候时候用相应的公钥。
  • KDF(KM)：KM是包含密钥的序列，利用HKDF密钥派生函数做拓展衍生出新的密钥。

会使用到的参数密钥：

Name Definition
IKA Alice的身份密钥
EKA Alice的临时密钥
IKB Bob的身份密钥
SPKB Bob的被签名预密钥
OPKB Bob的一次性预密钥

这些都是成对出现的公私钥，但是为了简化描述，我们这里只关注公钥的使用。

通信的双方都会持有一个身份密钥例如Alice的IKA，Bob的IKB。

Bob持有一个被IKB签名的预密钥SPKB，SPKB会周期性地替换。同时Bob还会有一组一次性预密钥OPKB，每发起一次X3DH协商，就会消耗一个OPKB。（之所以叫预密钥是因为SPKB和OPKB都会在Alice发起会话之前发送到服务器）

每一次发起X3DH协议，Alice都会生成一个临时密钥EKA。

经过一次X3DH密钥协商，Alice和Bob会协商出一个32字节的共享密钥SK，这个SK（或者用HKDF函数拓展这个SK）会用在后面的其他协议。

基本架构

基本流程为三个部分：

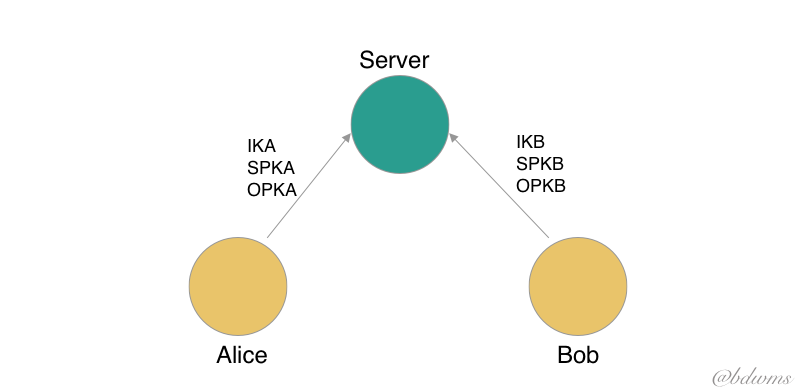

  1. Bob将自己的IKB和prekey发送到服务端。

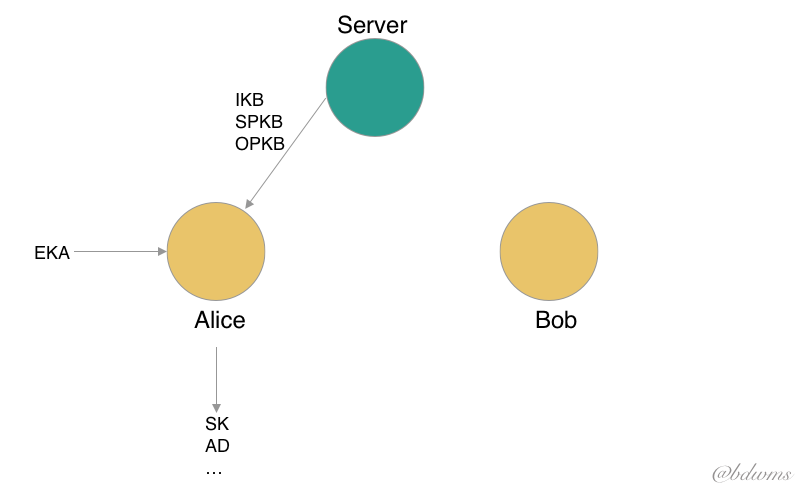

  2. Alice从服务器获取一组Bob的公钥，然后使用它生成SK，之后发送初始化信息发送给Bob。

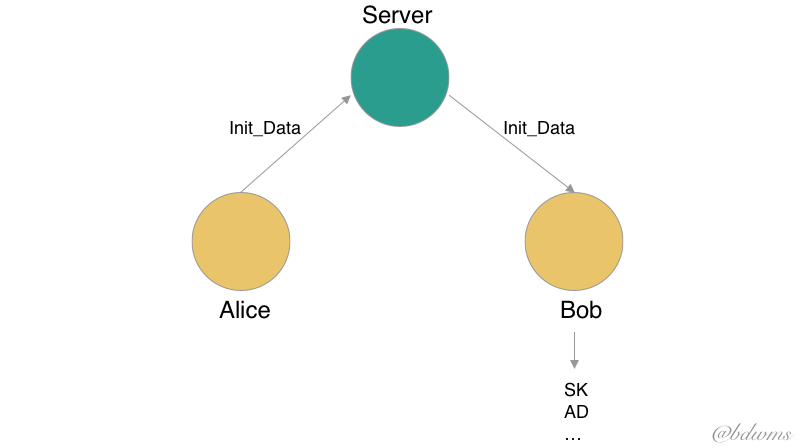

  3. Bob接受初始化消息，并验证生成相应的SK。

然后我们来看下具体的步骤，首先Bob生成相应的公私钥：

  • Bob的身份密钥IKB
  • Bob的被签名预密钥SPKB
  • Bob的预密钥签名Sig(IKB,Encode(SPKB))，就是用IKB对SPKB做一个签名生成的信息
  • Bob的一组临时预密钥OPKB1，OPKB2，OPKB3…

然后Bob发送这些到服务器上（Alice其实也会生成发送一组上列信息上传给服务器，但是在一次会话中只会用到Alice的身份密钥IKA），Bob会周期性地更换SPKB，并替换之前旧的SPKB，可能会继续持有一段时间SPKB的私钥以处理延时的消息，之后会删除私钥以保证前向安全（Bob同样会删除一次性预密钥的私钥当收到相应的初始化消息后）

之后正式开始协商过程，Alice首先会向服务器请求Bob的相关信息，包括：

  • Bob的身份公钥IKB
  • Bob的被签名预密钥SPKB
  • Bob的预密钥签名Sig(IKB,Encode(SPKB))
  • Bob的一次性预密钥（可选的，当服务器中还有的时候发送）

然后Alice会生成一组临时密钥EKA，进行密钥计算

没有OPKB的时候：

1
2
3
4
DH1 = DH(IKA, SPKB)
DH2 = DH(EKA, IKB)
DH3 = DH(EKA, SPKB)
SK = KDF(DH1 || DH2 || DH3)

有OPKB的时候，多了个DH4：

1
2
DH4 = DH(EKA, OPKB)
SK = KDF(DH1 || DH2 || DH3 || DH4)

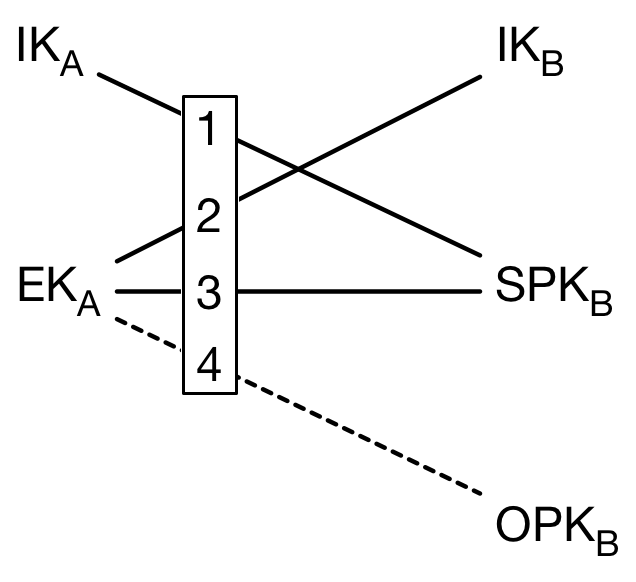

其中DH1和DH2提供相互认证，DH3和DH4提供前向安全，后面我会解释。

之后Alice删除EKA的私钥和中间计算的DH值，并使用身份信息计算一个“associated data”即AD，例如：

1
AD = Encode(IKA) || Encode(IKB)

随后Alice发送初始化消息，包含：

  • Alice的身份密钥IKA
  • Alice的临时密钥EKA
  • Alice使用的Bob的被签名预密钥的标志号（如果使用了OPKB，那么还有OPKB的标志号）
  • 一段初始化文本，AEAD模式加密，其中AD作为输入的associated data，使用SK（或HKDF函数拓展SK）作为加密的密钥

Bob接受初始化消息后，就能得知Alice的身份密钥，EKA所代表的临时公钥，Alice使用的SPKB和OPKB，通过相同的方式计算出SK和AD（同样计算完后删除中间的DH值），然后解密初始化文本，如果解密成功，会删除一次性密钥的私钥，保证前向安全性。

这样子最终Alice和Bob就持有了相同的SK或由HKDF函数拓展SK的新密钥。

问题解析

虽然上面阐述了一遍X3DH的过程，但是想必大部分人看完后都是一头雾水。这些参数的作用是什么，为什么这样设计计算过程，这样的交换是如何实现设计目标的等等，接下来我就会结合官方文档和自己的理解进行解释。

  1. DH1和DH2是如何完成相互认证的，DH3和DH4如何提供前向安全的？

    Bob和Alice都会上传自己的身份密钥，通过两次DH计算，即Alice通过Pri_Alice和Pub_Bob(IKB)进行计算，Bob通过Pri_Bob和Pub_Alice(IKA)进行计算，就能确保对方的确持有相应的私钥。

    DH3通过EKA和SPKB进行计算，因为EKA是每次临时生成的，并且其私钥会在计算出DH结果后丢弃，所以能提供前向安全性。同理OPKB也是只使用一次，并且在计算出结果后丢弃私钥，提供更强的前向安全性。

  2. X3DH的可否认性？

    首先说明可否性指的是通信双方即Alice和Bob无法向第三方例如Carol证明两者间曾进行过会话。形象点说Alice想要举报Bob，但是Alice不能够证明给法官Carol说Alice和Bob两人间曾经通过信，就算Alice展示两者的会话消息，Bob也可以否认说这是Alice自己伪造的。

    为什么呢？首先Bob的身份密钥IKB和被签名预密钥SPKB都是公开的，任何人都可以获取，因此Alice可以自己单独计算出SK，并发送给Bob初始化消息，但是此时Bob是可以选择不计算出SK的，Alice并没有显示的证据（例如TLS中Server主动的数字签名下发给客户端），所以无法证明Bob持有同样的密钥。同样因为EKA在使用完后会丢弃私钥，Bob同样无法证明Alice是持有相同的SK密钥。综上X3DH的相互认证是不可向第三方证明的，具有可否认性。

  3. 存在中间人攻击？

    我们通过上面的分析，会发现一个问题：Alice和Bob在进行相互认证的时候，Bob其实只是收到了一个身份密钥，就算它成功计算出相同的SK，那又怎么证明这个身份密钥确实是Alice的呢？可能存在一个中间人David截获了Alice和Bob的对话，并替换Alice的身份密钥IKA为自己的IKD，Bob只会知道它通信的对端的确持有IKD的私钥，而无法得知对端是否为Alice。

    也就是说X3DH的相互认证只能说是一个身份的绑定，而不能确保通信对端的确是真正想通信的人，这也是上面可否认性带来的必然结果，在像TLS的协议中是存在一个可信第三方进行显示证明通信双方身份的，但X3DH是不存在这样的角色。因此为了解决这个问题，在Alice和Bob建立对话后会用带外通信的方式进行身份确认IKA和IKB，例如扫二维码，比较公钥指纹等手段来避免中间人攻击。

  4. 临时预密钥有什么作用，为什么它是可选的？

    笼统的说是为了前向安全性。详细点说，当不存在OPKB的时候，Bob会长期持有IKB和一定时间内持有SPKB，当攻击者攻破Bob后能拿到IKB和SPKB，并通过观察网络流量记录拿到之前的EKA，这样攻击者就能解密之前的消息了，因此当没有OPKB的时候前向安全会下降。当然OPKB被消耗完时，EKA一般会经过TLS加密，还是能保证一定程度的前向安全的，所以OPKB也不是说必须有。

  5. 为什么需要SPKB呢，SPKB为什么一定需要被IKB签名呢？

    当不存在SPKB的时候，只有OPKB，如果存在攻击者恶意DDOS发起会话，会迅速消耗OPKB，当消耗完后，就无法与B正常通信了（虽然可以通过服务端进行一些限频等手段防DDOS，但还是更应该从协议层来做一定的防范）。那么为什么SPKB需要被IKB签名呢，官方文档是这么解释的，虽然看起来省略签名的步骤会提高效率，但是可能服务器是恶意的，Alice发起通信后提供给Alice的是伪造的预密钥，然后服务器恶意泄漏B的IKB就可能可以计算出SK了，从而解析Alice想要发送的信息。

以上就是我觉得官方文档中没有解释清楚的，还有几个问题例如重放攻击，密钥泄漏危害讲的比较清楚了，可以直接参考官方文档。

Signal之双棘轮

设计目的

对于X3DH，保证了一定的前向安全，但是还不足够，为了在真正意义上实现前向安全和后向安全，Signal协议设计了一个双棘轮（Double Ratchet），即用对称密钥棘轮棘轮（Symmetric-key ratchet）保证前向安全，DH棘轮保证后向安全。

KDF链

KDF链是保证前向安全的核心

两个输入一个为密钥，一个是输入材料，输出切分为两部分，一部分作为下一轮的输入密钥，一部分作为本轮输出key，这样子保证了足够的前向安全，弹性，入侵恢复（参考文档）。

Symmetric-key棘轮

每个消息都使用唯一的message key加密，message key从chain链中导出保证了前向安全，但是因为输入的是constant所以无法保证后向安全，如果攻击者拿到了chain key就可以计算出之后的message key。在双棘轮中会有三个链分别为Root Chain，Sending Chain和Receiving Chain。

DH棘轮

DH棘轮保证后向安全，因为每次都会重新计算DH密钥。Bob发送公钥至Alice，Alice使用Bob的公钥Pub_B和自己的私钥Pri_A计算出一个DH1，然后Alice发送自己的公钥Pub_A，Bob结合自己的私钥Pri_A计算出相同的DH1。之后Bob生成新的密钥对，发送自己新的公钥Pub_B2，重复上面的过程，这样每一次都会计算出一个新的DH结果，保证了中间某次密钥泄漏，不会影响后面的消息加解密，这就是DH棘轮。

然后会利用一个来回生成两组发送和接受链。

双棘轮的组合

综上，通过组合以上两个棘轮就保证了前向安全和后向安全，DH棘轮生成的DH作为Root Chain的输入，来产生Sending Chain和Receiving Chain。

然后看下实际的交互情况，会从Root Chain导出Sending Chain和Receiving Chain，然后Sending Chain和Receiving Chain会生成每个消息单独的message key。

失序处理

当消息乱序发送时，会在消息头中维护消息序列和上一个链的长度，然后失序到达时保存未到的消息的对应的message key，例如下面B4到了B2和B3没到，头信息为N=1,Pn=2，所以可以推算出哪些没到，并保存这些消息的对应密钥。

X3DH结合双棘轮

X3DH商量的SK作为Root key，协商出的AD作为棘轮加密时用的AD，Bob的Prekey作为Bob初始棘轮公钥。X3DH的主要任务就是为了生成这个root chain的key。

总结

通过以上的描述我们大致了解了Signal协议是如何做到端到端加密的，真正意义上解决了第三者插入会话的问题，并且提供了可否认性，加强了前后向安全与对抗密钥泄漏。但是对于还有很多问题没有回答，比如如何做到多设备管理（Sesame），如何进行群组会话支持端到端加密（参考WhatsApp白皮书），如何做到多服务器负载均衡下的通信。同时我们要知道，就算在协议设计上没有问题，但是可能因为攻击者直接攻破接管了客户端等等类似的问题，影响到端到端通信之间的安全，所以要铭记一点：没有绝对的安全，我们只能尽量接近安全。
